淺談三相電度表接線方法——三相智能電表正確接線流程

如今“電表怎么接?”變成了諸多店家客戶、消費者群體都非常了解的信息，伴隨著目前每家每戶都會應用電表這種設備，有關三相智能電表接線方法也變成了不一樣人群都急切想知道的數據關鍵點。只有恰當?shù)牟僮麟姳磉B接，才可以促使它鎖表明的信息更加精確。下邊我簡易的為大伙兒匯總了一些有關電表的連接方法，協助各位朋友們在后面運用全過程之中，做到合理的連接操作。

單相交流電度表的接線方法，交流電能能的測量大多數選用感應系電度表。單相電度表有專門的接線盒。接線盒里配有4個端鈕。電壓和電流線圈在電表在出廠時已在接線盒中連好。單相電度表一共有4個接線樁，從左至右按1、2、3、4序號，配線時，只需按l、3端接電源，2、4端接負載就可以（少數也有l(wèi)、2端接電源，3、4線接負載，接線時要參考電表的接線圖)。若負載電流非常大或工作電壓非常高，則應根據電流或互感器才可以連接電路。接線應按電流互感器的初級與負載串連，次級與電度表的電壓線圈并接的原則。

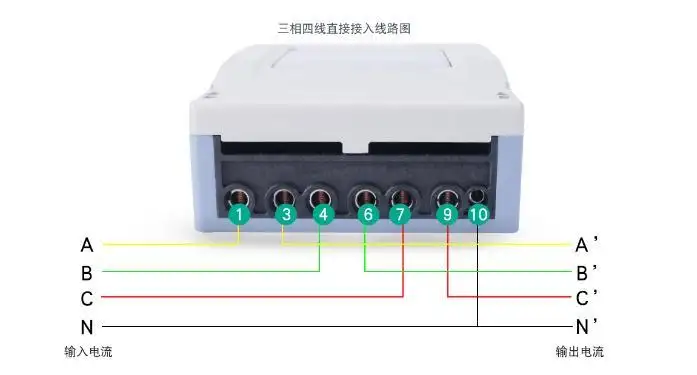

三相電度表是按兩表法測功率的基本原理，選用二只單相電度表組合而成的。三相電度表的接線方式根據三相電源線制的差異略有不同。針對直接式三相三線制電度表，從左至右共8個接線樁，1、4、6接進線，3、5、8接出線，2、7可空著；對直接式三相四線制電度表，從左至右一共有11個接線樁，1、4、7為A、B、C三相進線，10為中性線進線，3、6、9為3根相線出線，11為中性線出線，2、5、8可空著。針對大負荷電路，務必選用間接性式三相電度表，接線時需配2～3個同規格的電流互感器。

如今每家每戶都會有安裝自身的電表，做為一種精確測量各種電力指數的儀器設備，它擁有十分優異的特性。在大家生活當中，查詢電表上表明的數據信息，也就是大伙兒最后必須繳納幾元錢這種難題，正確連接電表可以讓表明數據信息更為精確合理，這樣就不容易多交費，也不會少交費了。需要把握大量和“三相智能電表接線方法？”那樣難題相關的新聞資訊，歡迎大家隨時關注新億瑪網站的動態，把握第一手實時消息。
